Överspänningsskydd i villan – krav, typer (T1–T3) och pris

Moderna villor är fulla av känslig elektronik: värmepump, laddbox, växelriktare, vitvaror med kretskort och routrar. Ett överspänningsskydd – på fackspråk SPD, surge protective device – är en billig försäkring mot att en enda åskskur slår ut utrustning för tiotusentals kronor. I den här guiden förklarar vi vad skyddet gör, skillnaden mellan typ 1, 2 och 3, varför skyddet i praktiken krävs när elcentralen byts och vad som styr priset. Behöver du hjälp av en behörig elektriker får du hos Jourpartner alltid fast pris i förväg och BankID-signerad beställning.

Vad är ett överspänningsskydd?

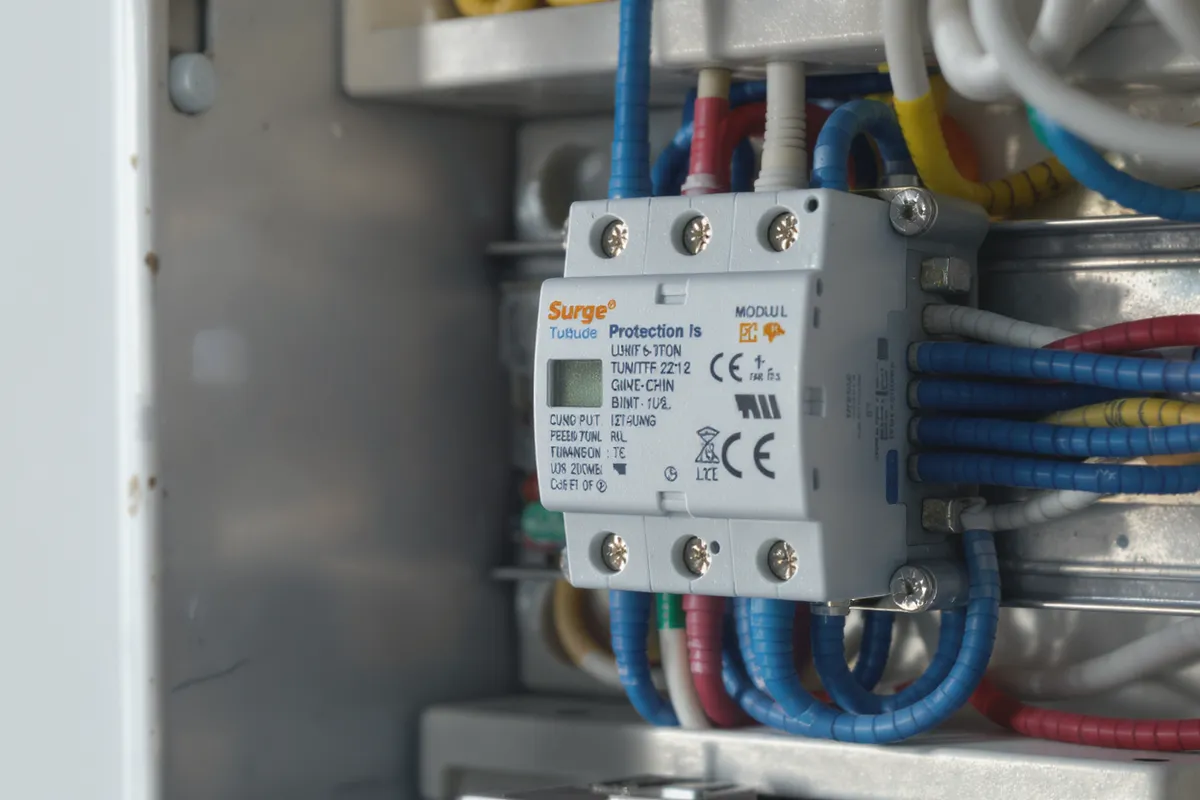

Ett överspänningsskydd är en skyddskomponent som monteras på DIN-skenan i elcentralen, normalt direkt efter huvudbrytaren. Under normal drift gör det ingenting alls. När en spänningstopp – en så kallad transient – kommer in via elnätet reagerar skyddet på nanosekunder och leder överskottsenergin till jord, innan den hinner nå husets uttag och apparater.

De flesta skydd har utbytbara patroner med ett indikatorfönster: grönt betyder att skyddet är intakt, rött att patronen är förbrukad och behöver bytas. Skyddet klarar många mindre transienter, men en riktigt kraftig stöt kan offra patronen – den tar smällen i stället för din elektronik.

Vad skyddar det mot?

Direkta blixtnedslag i det egna huset är ovanliga. De allra flesta skadorna orsakas i stället av överspänningar som kommer in bakvägen via elnätet eller induceras i husets ledningar.

• Åska i närheten – ett nedslag hundratals meter bort inducerar spänningstoppar i luft- och markledningar som fortplantar sig in i huset.
• Störningar i elnätet – omkopplingar och fel i nätet skapar transienter även när det inte åskar.
• Egen utrustning – motorer, värmepumpar och laddboxar som slår till och från kan ge lokala spänningstoppar.
• Solceller – kablaget på taket fungerar som en antenn vid åska, och växelriktaren är både dyr och känslig.

Upprepade små transienter åldrar dessutom elektronik i förtid. Ett skydd i centralen är därför en bra investering även om blixten aldrig slår ner i närheten.

Typ 1, 2 och 3 – enkelt förklarat

Överspänningsskydd delas in i tre typer efter hur mycket energi de klarar att avleda och var i anläggningen de placeras. Tumregeln: typ 1 vid servisen, typ 2 i centralen, typ 3 vid apparaten.

Typ 1 – grovskydd

Dimensionerat för delströmmar från direkta blixtnedslag. Behövs i byggnader med åskledare, hus som matas via luftledning och andra utsatta lägen. Monteras där elen kommer in i huset, ofta som kombiskydd typ 1+2.

Typ 2 – mellanskydd

Standardvalet i svenska villor. Sitter i elcentralen och tar hand om de indirekta överspänningar som orsakar de allra flesta skadorna. Det är normalt ett typ 2-skydd som monteras vid ett centralbyte.

Typ 3 – finskydd

Sista barriären närmast känslig utrustning, till exempel grenuttag med inbyggt skydd vid TV eller dator. Typ 3 klarar bara små restspänningar och är ett komplement – det ersätter aldrig skyddet i centralen.

Därför krävs skyddet vid byte av elcentral

Elinstallationsreglerna SS 436 40 00 skärptes 2017. Sedan dess ska behovet av skydd mot transienta överspänningar alltid bedömas vid nya installationer, och i praktiken innebär reglerna att överspänningsskydd monteras i så gott som alla nya bostadsinstallationer. När du byter elcentral eller uppgraderar ett gammalt proppskåp ska den nya delen av anläggningen uppfylla dagens regler – därför ingår överspänningsskydd normalt i offerten vid ett centralbyte.

Kravet gäller inte retroaktivt: du måste inte uppgradera en befintlig, felfri anläggning. Men montaget är elinstallationsarbete och får bara utföras av ett elinstallationsföretag som är registrerat hos Elsäkerhetsverket – det gäller även ett till synes enkelt skydd på DIN-skenan.

Överspänningsskydd och solceller

Planerar du solceller blir skyddet extra viktigt. Panelkablaget på taket ligger exponerat vid åska och växelriktaren hör till husets dyraste elektronik. Vid en solcellsinstallation monteras därför normalt överspänningsskydd på både likspänningssidan (DC) mellan paneler och växelriktare och på växelspänningssidan (AC) i elcentralen. Har huset redan ett typ 2-skydd kontrollerar elektrikern att det räcker även för den nya anläggningen.

Vad kostar ett överspänningsskydd i villa?

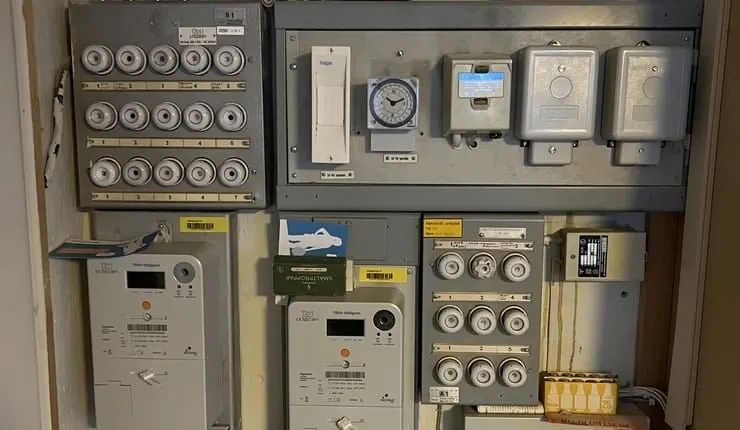

Priset styrs framför allt av tre saker: vilken typ av skydd som behövs (typ 2 eller kombiskydd typ 1+2), om det finns lediga moduler i din central och hur jordningen är utförd. I en modern normcentral är montaget snabbt gjort. I ett fullt eller ålderdomligt proppskåp saknas ofta plats – då är det ofta smartast att ta hela centralbytet i samma arbete och få skyddet på köpet.

Hos Jourpartner får du alltid fast pris innan arbetet startar. För planerade elarbeten börjar timpriset på 645 kr inklusive ROT-avdrag, och installation av överspänningsskydd i din bostad ger ROT-avdrag med 30 procent av arbetskostnaden direkt på fakturan. Se våra elektrikerpriser eller begär en offert så får du en exakt siffra för just din central.

Efter åskvädret – så kollar du skyddet

Ett överspänningsskydd är i princip underhållsfritt, men det ska kontrolleras – särskilt efter kraftig åska.

• Titta på indikatorfönstret efter åskväder – rött fält betyder att patronen är förbrukad.
• Byt utlöst patron snarast, annars står huset oskyddat vid nästa transient.
• Dra ur riktigt känslig elektronik när åskan går rakt över huset – inget skydd ger hundraprocentig garanti vid direktnedslag.
• Passa på att testa jordfelsbrytaren samtidigt – den skyddar människor, överspänningsskyddet skyddar elektroniken.

Är du osäker på vad som sitter i din central i dag? En behörig elektriker ser det på någon minut vid ett platsbesök och kan ge fast pris direkt – och vid akuta elfel är vi på plats inom en timme.
